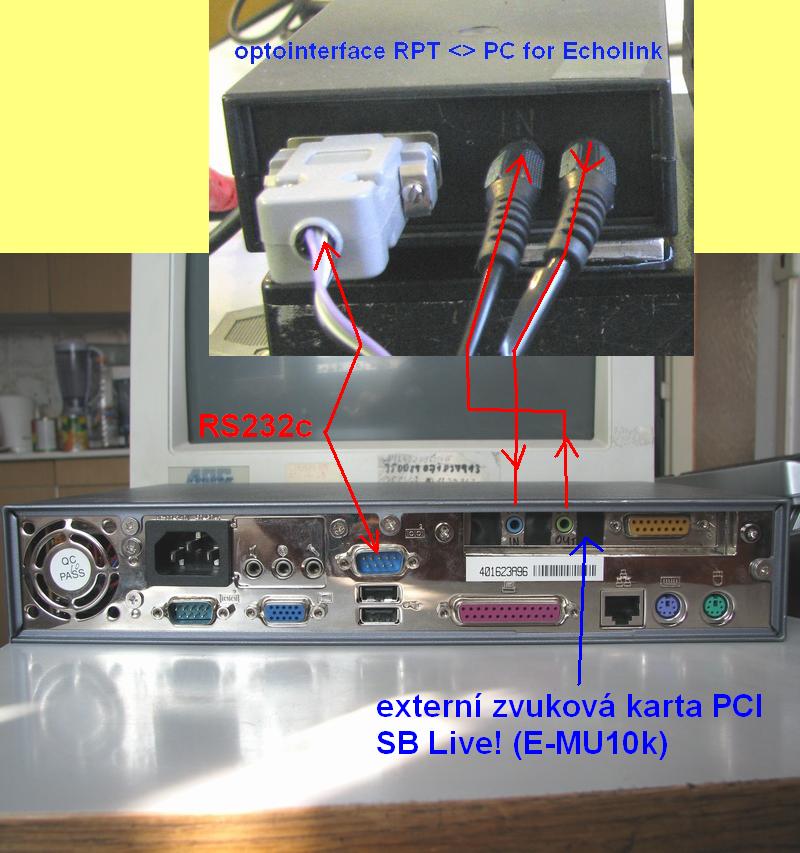

Problematika galvanicky oddeleneho interfacu mezi PC a linkovym TRX (jedno jestli realne linkovym na -L nebo linkovym paralelne k prevadeci -R nebo user-linkovym radiem pro prevadece -R) se da vyresit pomoci vhodneho interfacu.
Bud se da vyrobit nebo koupit jiz hotove.
Mimo znameho MicroHamu, ktery je bohuzel citelne drahy (rada pro onu firmu v Ivanke pri Dunaji.... zkuste udelat jednoucelove monoliticke zarizeni vcetne mikro PC....napriklad "WRAP" + SB s integrovanym DSP nebo vasim audiocipem treba na miniPCI a na teze miniPCI i galvanicke ovladane a oddelene SQL/PTT/audio in/audio out tak, ze by misto "seriovky" bylo rovnou DIN8 s temito signaly. Mimo zvukovky, oddelovaciho interface, hw DTMF 8870 atd. dat vse na miniPCI a prodavali by jste jak zvlast miniPCI pro ty jenz Linuxu rozumej a taky verzi komplexni...krabicka jako pro WRAP kde by byl onen pocitac i s touto miniPCI kartickou tak, ze na jedne strane krabicky napajene ze zdroje pro TRX/RPT 10.5-16Vdc by byl Ethernet RJ-45 a na druhe strane DIN8 se vsema signalama jenz jsou vcetne GND galvanicky oddele. V one "WRAP" krabicce by mohl byt i RB, kazdopadne vse na stabilnim Linuxu s dalkovym web/telnet/ssh ovladanim) je k dispozici i krabicka od Boda DB3FAT, ktera je v soucasnosti na OK7RB-L spolu s "WRAPem" a Win2000 v Jesenici u Rakovnika a pozdeji se prestehuje na Dylen.

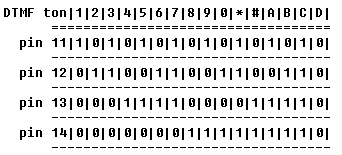

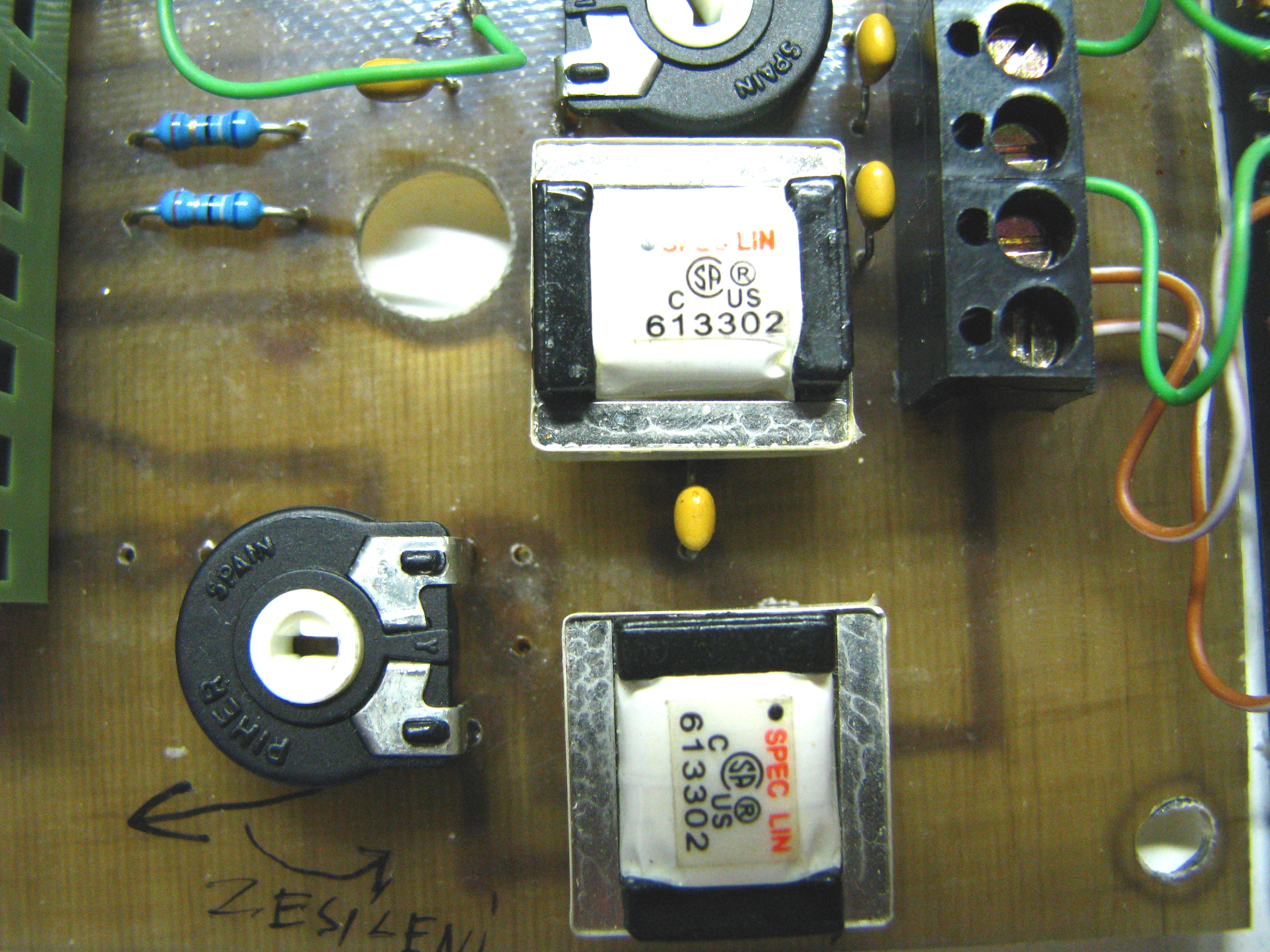

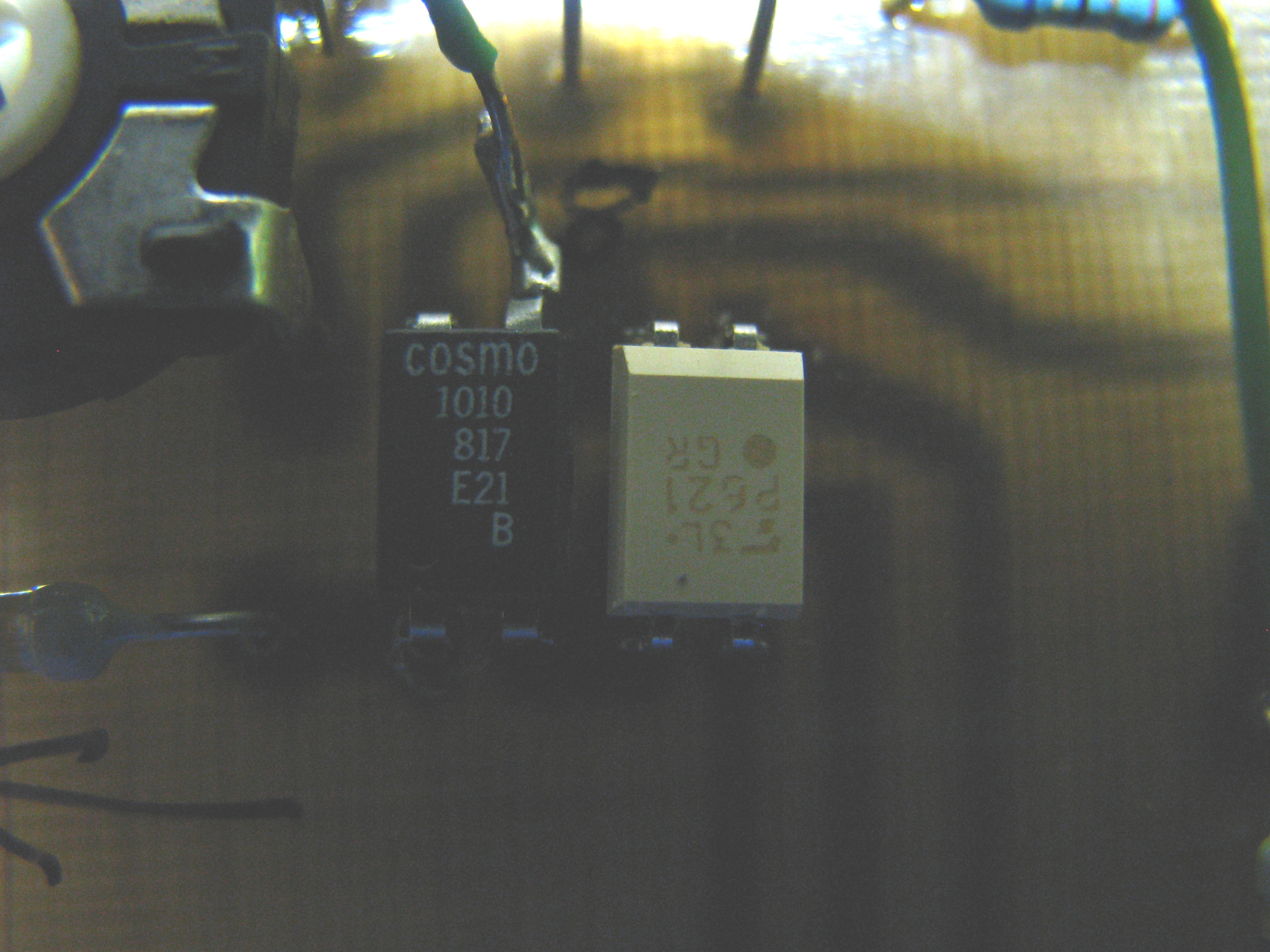

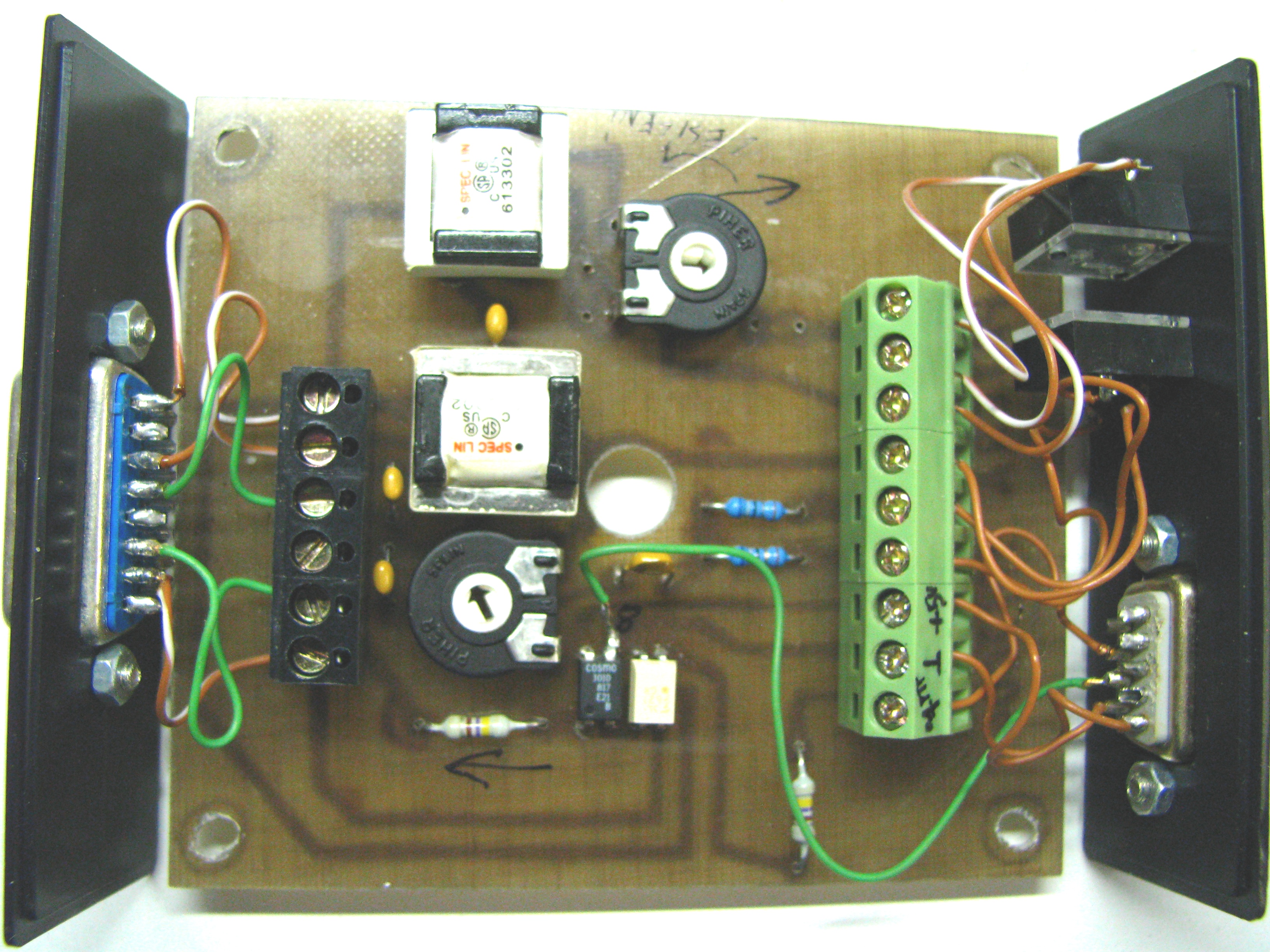

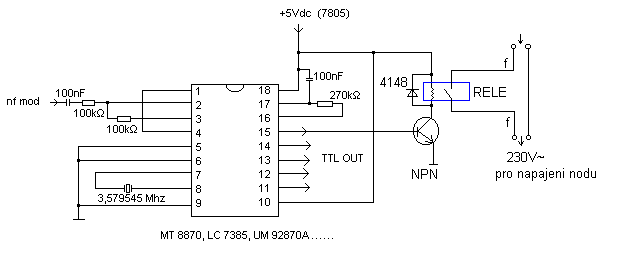

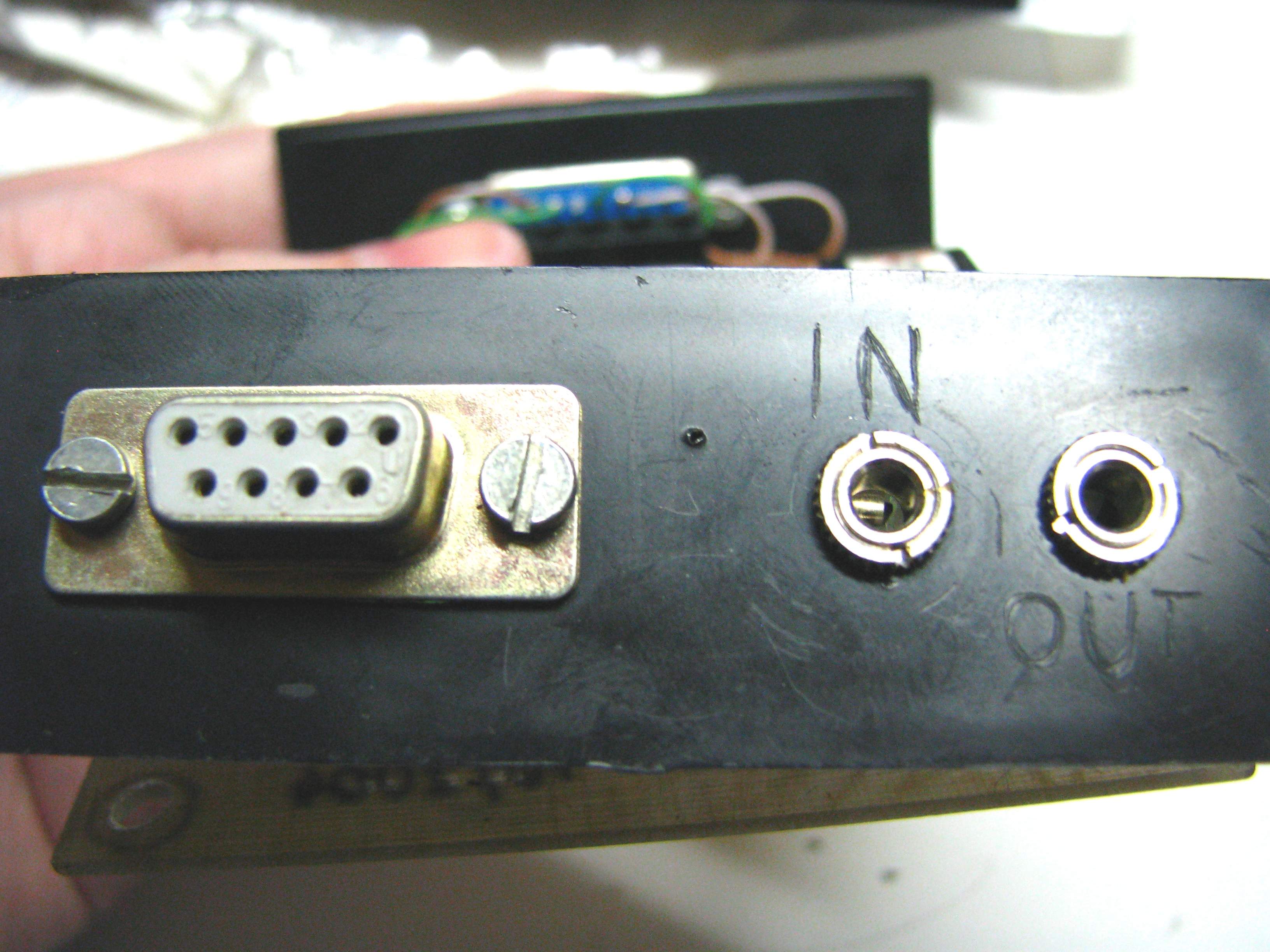

Samozrejme se da interface vyrobit i doma ...optocleny a sdelovaci trafa. Nasledujici odkazy pomuzou, kazdopadne pozor na to schema s hw DTMF dekoderem ic8870, problem v tom schematu je ten, ze je tam DC/DC menic TRACO POWER z Conradu a bohuzel, ten v nekterych pripadech udelat to, ze budete mit brum, protoze galvanicke oddeleni drtive vetsiny DC/DC neni optimalni pro nase VF zarizeni (ano, i po GND optointerfacu mi prislo cca 60Vac, ktere mi znicilo PC).

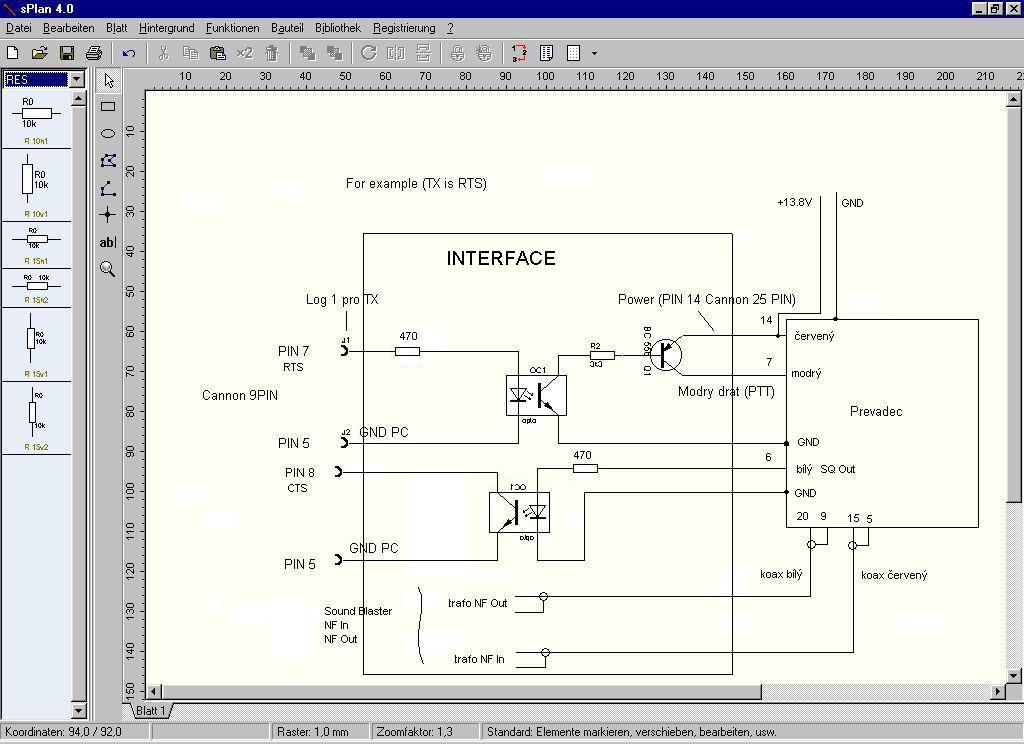

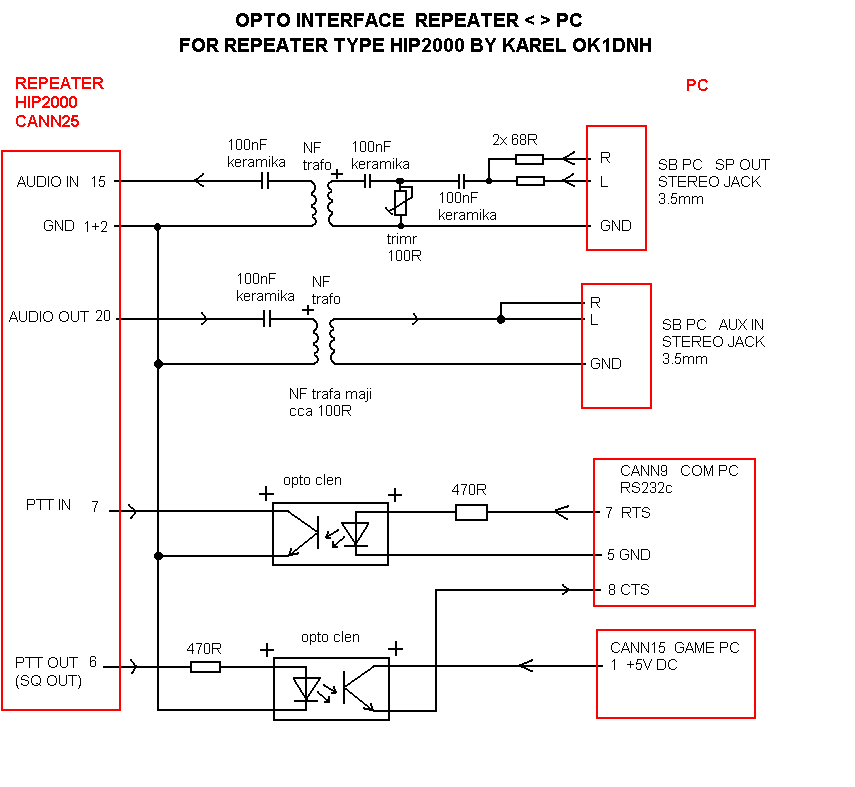

Mezi schematy je i to, co mam na prevadeci OK0BEZ, kde napajeni optoclenu +5Vdc vytahuji z PC (pin1 GAME PORT na CANN15 nebo tusim pin1 na USB).

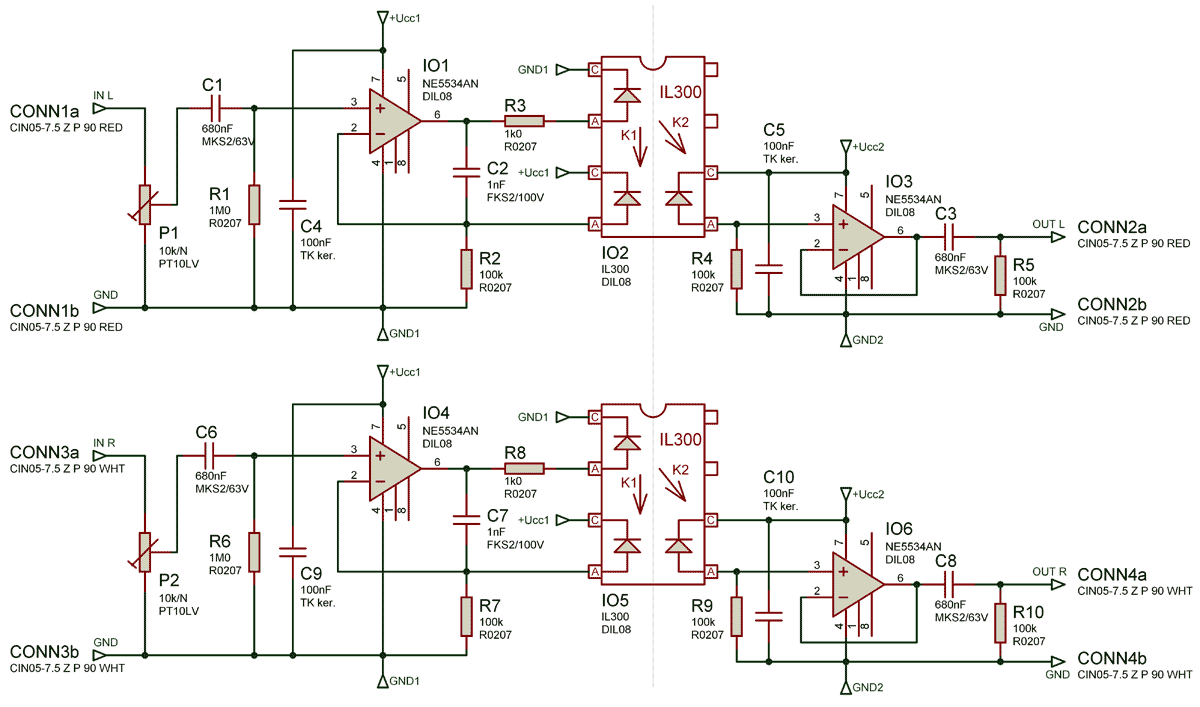

Taky nezapomente, ze VF napeti muze projit skrze NF sdelovaci trafo treba ze starejch modemu ci televizoru, proto pokud muzete, zkuste pouzit cast schema s optocleny pro NF zvuk dle interface by OK1JKV pro FT-897.

http://www.jaeger-edv.de/Shop/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=47&category_id=19&option=com_virtuemart&Itemid=53&vmcchk=1&Itemid=53

http://www.ok0bez.com/files/download/Echolink_interface_01/Echolink_USB_Interface_Kurzanleitung.pdf
http://www.ok0bez.com/files/download/Echolink_interface_01/Echolink_USB_Interface_Rev-312.pdf
