Ahoj, jelikoz umrel Zatec ( http://www.hamradio.cz/forum/viewtopic.php?p=2650#p2650 ), tak budu delat opravy a mozna i upravy na stavajicim zeleze.

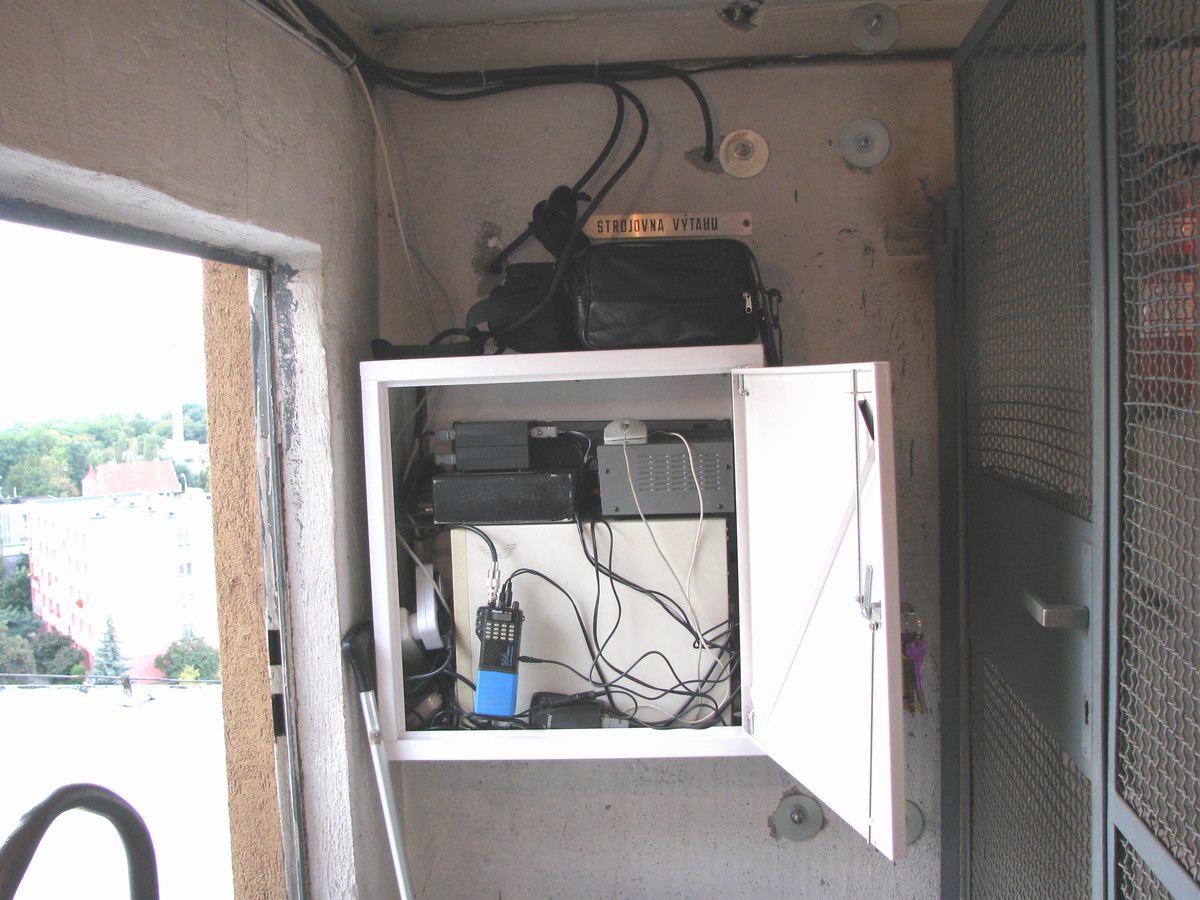

Fyzicky je vse umistene ve elektrikarske zamykatelne rozvodne plechove skrini.
A jak vidite mista v ni neni nazbyt. Ve skrini je kabelovej "salat", ktery propojuje (nektere casti i galvanickym oddelovacem...seriovka a rpt-pc):
HIP2000 (70cm prevadec), Albrecht RL-102 (TRX APRS), zdroj 13.8Vdc/12A, hlasovy modul k prevadeci by OK1FMF, galvanicky oddelovac rtp-pc, TNC GES GC12AX, galvanicky oddelovac seriovky PC-TNC, mys (COM1-CANN9), klavesnice (AT-DIN5), PC-AT (200MHz, 48MB RAM, 1GB HD, 3x COM, SB1024Emu), switch-router Netgear (1WAN/4LAN...mam WAN IP), rozbocka 230V~ 4x..."ctyrpes", tydenni casove spinaci hodiny (jako reset jedno za tyden..pondeli v 5h rano na 15 minut) a duplexer Diamond MX-72H.
Napadlo me, ze bych si mohl "udelat" misto (a soucasne omezit pripadne poruchy vznikle porusenou kabelazi "kabeloveho salatu"...coz asi prave vcera vzniklo) v teto skrini tak, ze bych prevadec, TNC, Albrechta a switch-router napajel primo ze zdroje AT (250W, na 12V ma napsano 15A, ale jeste to overim, pripadne dodam silnejsi AT zdroj) co je v PC a soucasne bych nektere prvky... TNC, Albrecht, switch-router namontoval primo do "case" pocitace.
V podstate CD-ROM nepotrebuji..odpojim ji, ale ponecham flopynu 3.5"...kdyz by nahodou, abych mohl alespon nabootovat.
Misto CD-ROM bych dal TNC...nejak to tam primontoval, aby nelezl zadny kabel ven, vse by bylo v "case" PC.
To same Albrechta, napevno "F-lock" bych ho zamkl na 144.800, SQL by byl otevren a hlasitost na plno.
Trimr na MIC v TNC-GES mam uz naladeny na Albrechta.

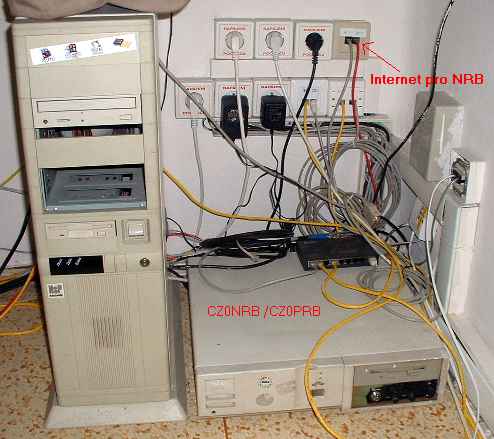

Takto jsme s kolegou v Rakovniku (na Czfree.net na nic Dundee) udelali CB nod/bbs CZ0NRB/CZ0PRB.

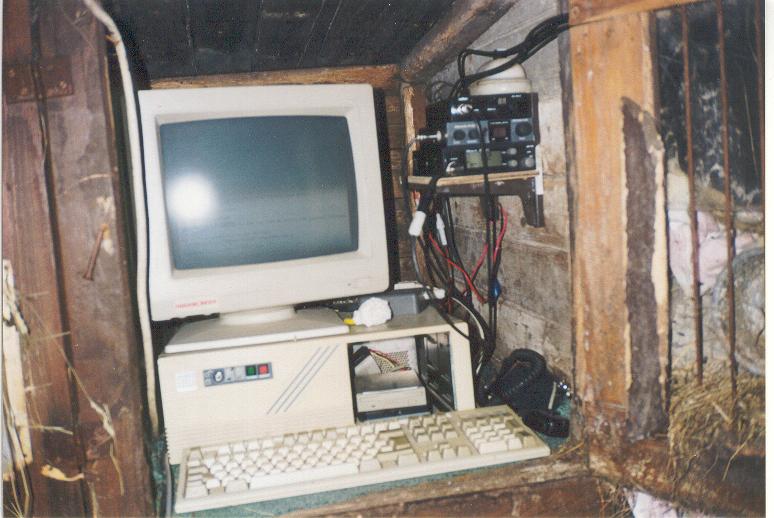

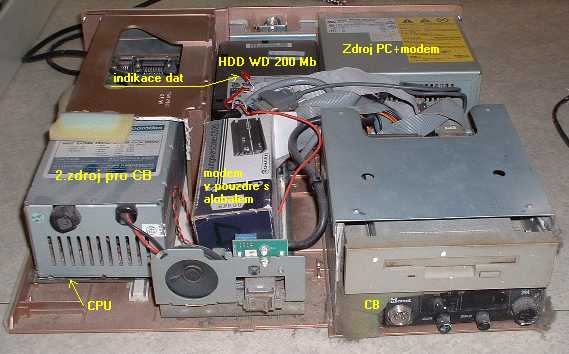

Tez na Dlouhe Louce nad Litvinovem jsme podobne napajeli 3 CB TRX pro CB nod CZ0NDL/CZ0PDL.
Chodilo to asi 6 let bez problemu.
Je mi jasne, ze Albrechta asi budu muset "zabalit" do alobalu a alobal prikostrit.
Taky bych udelal to co jsem u CZ0NDL udelal z duvodu filtrace a bezpecnosti, dvoulinku 12V z AT zdroje do TNC bych opatril DPS (tistacek by byl zabale do "gumy", jako izolantu...aby nevznikl zkrat) s L/C fitrem napajeni a trubickovou pojistkou s pouzdrem do tistaku (F400mA).
Na dvoulinku pro napajeni Albrechta bych dal tez tistacek s L/C filtrem a trubickovou pojistkou s pouzdrem do tistaku (F1500mA) a stabilizatorem 78S10.
Tento "monoliticky" stablik docela dobre filtruje napajeni.
Albrecht pri napajeni 10V dava:
H-4.8W/1.1A
M-2.5W/670mA
L-350mW/370mA
Pro APRS nastavim H.
K prevadeci vytahnu dvoulinku s konektorem (aby se dal prevadec snadno odpojit od PC) a tez pouziji L/C filtr a pojistku F6A.

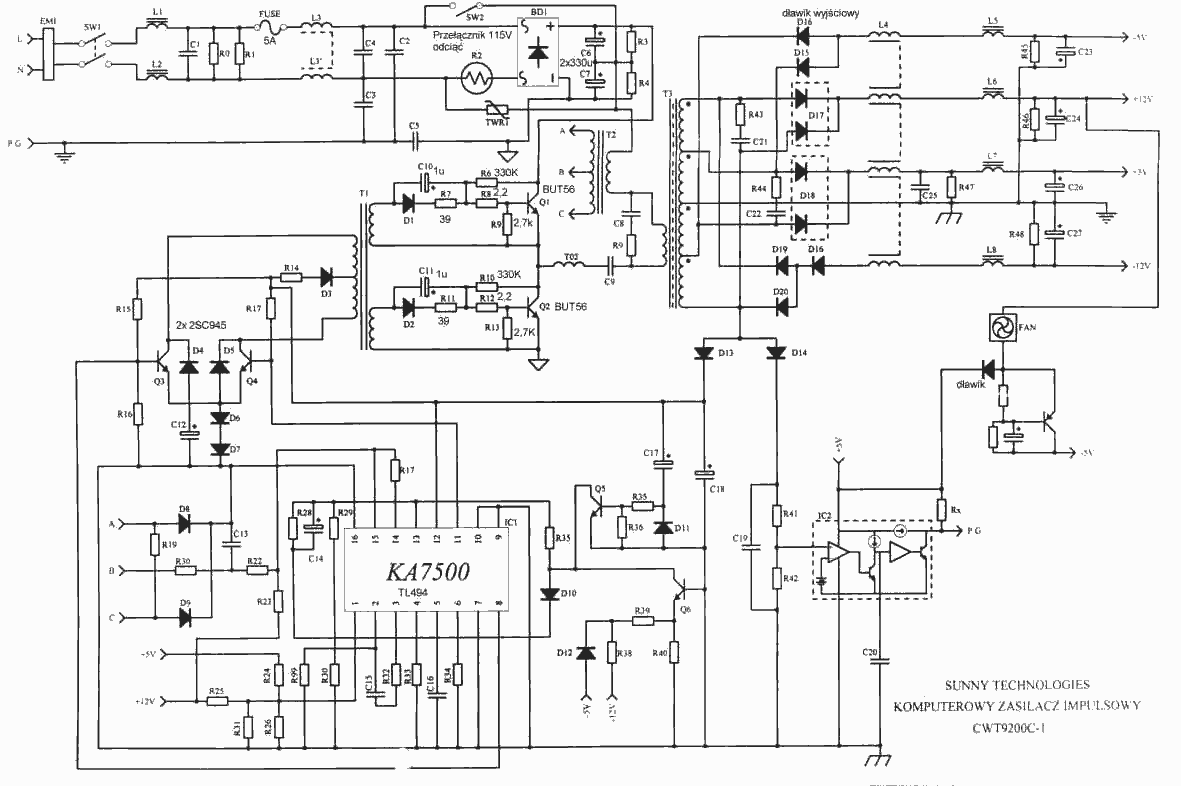

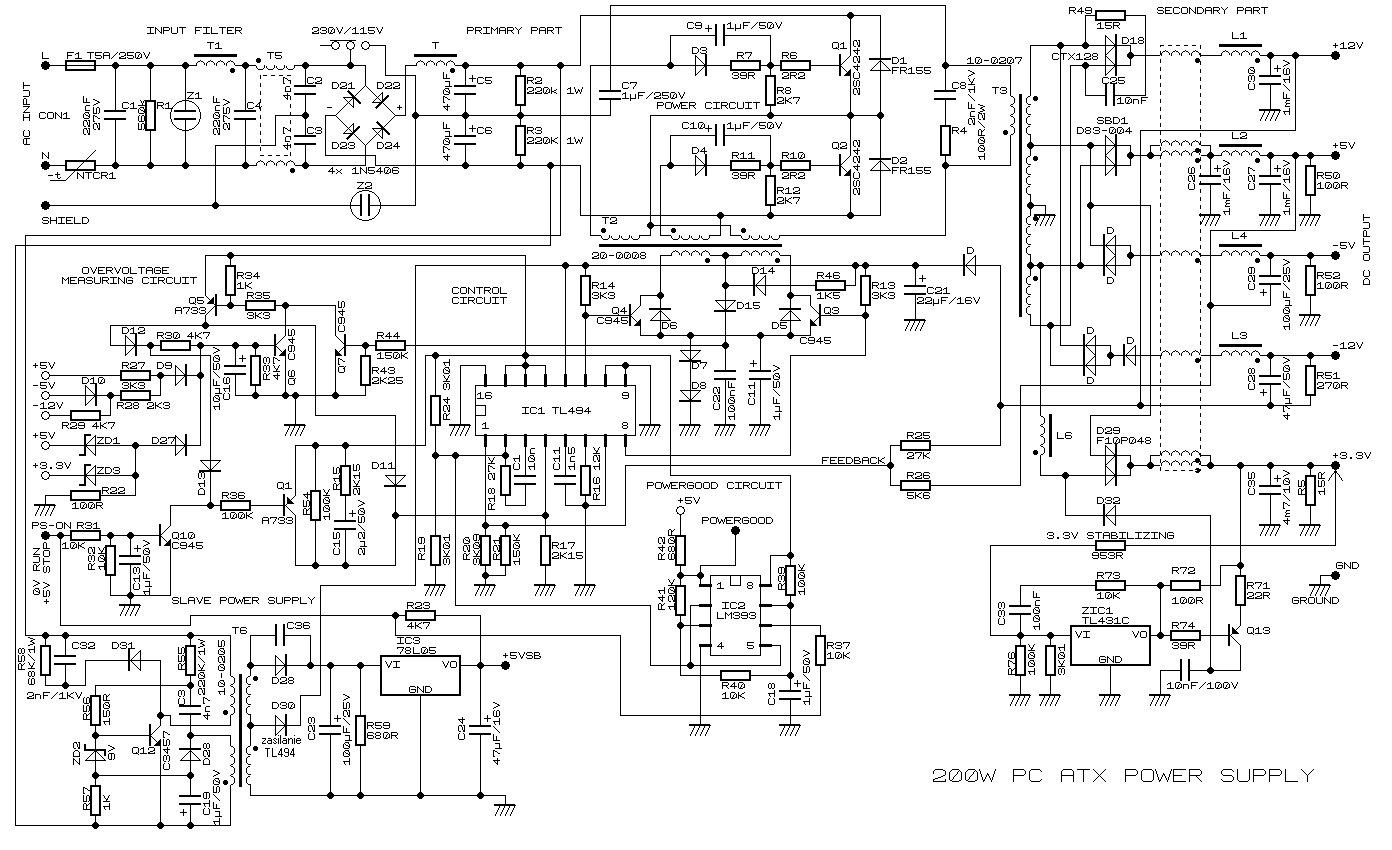

Typicke schema zdroje AT i ATX najdete zde:
Switch-router ma napajeni 5V, takze bych to prilepil z boku na case a z case bych vytahl napajeni 5V opet pres L/C filtr a pojistku (NetGear ma v sobe
spinany zdroj z 5V na 3.3V).
PC bude napajeno z tech spinacek, takze jednou za tyden na 15minut vse "umre".
Pocitaci to vadit nebude, je tam konfigurace co opravuje HD (mozna bych ten 1GB HD vymenil za 4GB-IDE flash HD...nic se netoci a hlavickam na plotnam nebude vadit vypadek elektriky) pri startu, routeru taky ne, Albrechtovi tez ne....cfg drzi Lithiovka, TNC taky ne...reset upraven dle uprav ( http://www.ok0bez.com/files/aprs/TNC2-GC12AX_GES/upravy_GC12AX_dle_OK1MJO_a_OK2SCS ), prevadeci taky ne.
V prevadeci je jen pocitadlo resetu, takze za rok to cislo nebude vetsi nez 60.
Jelikoz se 2x za rok meni letni/zimni cas, tak behem nastavovani noveho casu se zada sysop prikaz ##33 (budu dal delat ja, nebo nove uz i Ludek OK7RB...jakozto novy cosysop). Ale nevim Milane 1MX co to udela, kdyz by se to neresetovalo. Karel 1DNH uz mi to nestaci rici. Neznam jaka je konfigurace mapy pameti v EEPROM...muze se stat, ze neni nastavena pamet na vice jak 3 mista, takze po 99 resetu se nemusi stat nic a bude se pocitat dale 100..101..102....999...1000...1001.. atd, nebo to najede na zacatek.... 01..02 atd nebo ; a toho se obavam ; se prevadec muze kousnout. Jestli Milane znas nejake info k tomuto, tak NAM to prosim napis do rubriky prevadec, pripadne do navodu na vasem webu:
http://www.hamradio.cz/rigs/nase/hip/index.htm .
Takze ted vite vse potrebne.
A otazka na Vas vsechny zkusenejsi.... co si o tom myslite? na co si davat pozor? co by jste jeste doplnili k filtraci zdroje/odstineni TRX-TNC?
Pripadne jestli to neni cele "blbost".
Moc fyzickych sil (jsem invalida) uz nemam a tak bych rad "hral" na jistotu pri uprave soustroji OK0BEZ/OK1OEM-1 .
Napiste sem prosim Vas nazor na vec.... diky za pomoc.
73! Martin OK1MJO
Ahoj Martine,
ad pravidelne resetovani PC - nebude vhodnejsi v danych intervalech nez "vytahnout cele PC a soustroji na chvili ze zdi" spis jenom "zmacknout HW reset na PC"?
Tj misto zdroje PC pripojeneho do spinacek tak do spinacek pripojit male rele s civkou na 240V (resp klidne nizsi + predradny odpor) a na spinaci kontakty rele pripojit HW reset buttonek?
Vyhodou bude, ze disky, stanice, TNC atd neprijdou o napajeni a zdroj pojede take bez spicek. HW reset na PC se uplatnuje i pri vytazeni PC ze zdi - na motherboardu u napajeni sedi obvod, ktery hlida napeti vsech vetvi a jsou-li mimo povolene hodnoty, zmackne reset a drzi jej, nez je napajeni ok, tj pri "zasunuti (zapnuteho) PC do zdi" je toto drzeno v HW resetu nez se ustali napeti na zdroji.
Ahoj "ok1djo" (obcas se podepis 😀 ).
Diky za tip.
Je to tak, lepsi to je urcite, ze zdroj pojede nonstop a zarizeni napojena na nej taky.
A jelikoz se mi obcas kousal Echolink (jeho "Java" cast s remote webem, mozna.. ze v teto verzi uz se to nekouse, tento resetator jsem delal jeste ve verzi 1.7.863 a dnes uz je verze 2.0.902...vse si muzete sosnout zde: http://www.ok0bez.com/files/download ), by bylo dobre to stejne prekopnout jen na to tlacitko "reset".
Cili zelezo nedostane "ranu", pouze se resetuje soft.
Bylo by to dobre i pro ten hw switch-router, TNC, prevadec i 2m TRX-APRS.
Takze az to budu mit na dilne, tak to takto upravim.
Chci podotknout jeste dve dulezite veci:
1) Pravdepodobne touto verzi napajeni uz nebudu potrebovat galvanickej oddelovac .... jak seriovky (TNC-APRS), tak zvukovky a klicovani (Echolink).
2) Nekde jsem se docetl, ze spinanej zdroj v PC nejlepe pracuje (nejmensi zvlneni apod.) kdyz je pod zatezi...tedy kdyz by mel trvalej odber, coz resetatorem (mozna ho udelam na GSM) na tlacitku RESET misto POWER splnim nejlepe.
Nekde jsem se docetl, ze pro CB/HAM pouziti...napajeni TRX je vhodne paralelne dat jako odber zarovicku.
73! Martin
Nekde jsem se docetl, ze pro CB/HAM pouziti...napajeni TRX je vhodne paralelne dat jako odber zarovicku.
73! Martin
Ta zarovka se k PC zdroji dava na +5V vetev, aby mela zatez (ma to jakousi spojitost se stabilizaci). Coz v tvem pripade (jak jsem pochopil) zajisti bezici pocitac, z jehoz zdroje budes mit jenom odbocku pro napajeni stanice.
Ahoj,
ad zatizeni PC zdroje pro napajeni jen TRX a podobne - jde o to, ze nektere zdroje se bez zatizeni ani nerozjedou resp. muzou prestat spinat - generovat vystupni napeti. Take bez zatizene 5V vetve mohou mit na vystupu nizsi napeti na 12V - zdroj "spina" vsechny vetve spolecne a "mission critical" pro TTL/CMOS je prave ta 5V (byvala v dobe AT zdroju) pro logiku, motory v discich ktere pouzivaji 12V, se toci i na min/vic, tj tam to tak kriticke neni. Tj ve zdroji je jedno VF trafo, ktere ma vinuti pro 5V, 12V, -12V atd, ale spolecny primar a spolecne ovladani a prave to ovladani - regulace - ma za vstup myslim 5V vetev - kdyz je nezatizena, staci uzke spicky, ktere vygeneruji napeti na 5V, to ale znamena, ze nevygeneruji dostatek napeti na ostatnich vetvich, pokud jsou tyto zatizene.
V tvem pripade toto nehraje roli, protoze z 5V vetve odebira dostatek samo PC, takze zdroj jede vicemene na plny vykon.
Omlouvam se ze jsem se nepodepsal, nejak jsem mel za to, ze mam jmeno atd v podpisu v profilu 🙂 (pokusim se napravit)
Martin
